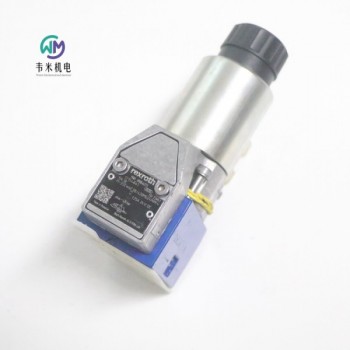

力士樂電磁球閥M-3SEW6C38/420MG24N9K4，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。

力士樂REXROTH液壓提升換向閥 M-3SEW6C3X/420MG24N9K4

R900566273 M-3SEW6C38/420MG24N9K4

公稱尺寸 6，符號 C，電磁操作，24 V DC

高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向

帶隱藏式手動操作

座閥

直動式

連接圖 ISO 4401-03-02-0-05

大壓力 [bar] 420

大體積流量 [l/min] 25

活塞符號 符號 C

連接類型 板式結構

標稱尺寸 6

驅動類型 帶電磁操作

連接數 3

開關位置數 2

電源電壓 24 VDC

電插頭 3 針設備插頭 (2 + PE)

電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.5

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱

M-.SEW 6

規格 6

組件系列 3X

大工作壓力 420 / 630 bar

大流量 25 l/min

特點

二位二通、二位三通或二位四通型號

油口安裝面符合 DIN 24340 形式 A

油口安裝面符合 ISO 4401-03-02-0-05

帶可拆卸線圈的氣隙直流線圈

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

*操縱裝置，可選

位置感應開關和接近傳感器（無觸點）

二位二通和二位三通方向座閥

SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。

該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。

基本原理

在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。

注意！

二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

手動應急操作允許在不給線圈通電的情況下切換閥。

要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。

二位四通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上?，F(xiàn)在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與/先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

節流插件插入到 Plus-1 板的油口 P 中。

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥 （參閱功能說明）

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥 （參閱功能說明）

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。

為確保安全運行，必須注意以下內容：

為了對閥進行安全切換和/或?qū)⑵浔３衷陂y芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如有必要，可以使用節流插件來限制流量）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

對于三通和四通閥芯位置，必須始終連接油口 T。

請遵守壓力等級和壓力分配！

力士樂REXROTH液壓提升換向閥M-3SEW6U3X/630MG24K4/P

R900032422 M-3SEW6U38/630MG24K4/P

公稱尺寸 6, 符號 U, 通過電磁致動, 24 VDC

液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

座閥

直動式

即使在壓力下使用壽命較長的情況下仍能安全切換

連接圖 ISO 4401-03-02-0-05

產品系列 M-.SEW6

工作壓力. [bar] 630.0

體積流量 [l/min] 25.0

活塞符號 符號 U

連接類型 底板安裝

標稱尺寸 6

驅動類型 通過電磁致動

連接數 3

開關位置數 2

電源電壓 24 VDC

電插頭 3 芯設備插頭 (2 + PE)

電氣連接說明 3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油 HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.5

密封套件型號：R961000683 SEW6.3X/ M-2/3*

線圈型號：R900221884 GZ45-4 24V K4K

螺母型號：R900838254 GZ45C-01 BG

力士樂REXROTH液壓提升換向閥M-3SEW6U3X/420MG24N9K4/B12V

R900227753 M-3SEW6U3X/420MG24N9K4/B12V

公稱尺寸 6, 符號 U, 通過電磁致動, 24 VDC

液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

座閥

直動式

即使在壓力下使用壽命較長的情況下仍能安全切換

連接圖 ISO 4401-03-02-0-05

產品系列 M-.SEW6

工作壓力. [bar] 420.0

體積流量 [l/min] 25.0

活塞符號 符號 U

連接類型 底板安裝

標稱尺寸 6

驅動類型 通過電磁致動

連接數 3

開關位置數 2

電源電壓 24 VDC

電插頭 3 芯設備插頭 (2 + PE)

電氣連接說明 3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油 HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件 FKM

重量 [kg] 1.5

力士樂REXROTH液壓提升換向閥M-2SEW6N3X/420MG24N9K4/P

R900205409 M-2SEW6N38/420MG24N9K4/P

公稱尺寸 6, 符號 N, 通過電磁致動, 24 VDC

液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

座閥

直動式

即使在壓力下使用壽命較長的情況下仍能安全切換

連接圖 ISO 4401-03-02-0-05

產品系列 M-.SEW6

工作壓力. [bar] 420.0

體積流量 [l/min] 25.0

活塞符號 符號 N

連接類型 底板安裝

標稱尺寸 6

驅動類型 通過電磁致動

連接數 2

開關位置數 2

電源電壓 24 VDC

電插頭 3 芯設備插頭 (2 + PE)

電氣連接說明 3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

液壓油 HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.5

力士樂REXROTH電磁球閥R900203314

液壓提升換向閥 M-3SEW6U3X/420MG24N9K4/B18

R900203314 M-3SEW6U38/420MG24N9K4/B18

公稱尺寸 6, , 符號 U, , 通過電磁驅動

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

閥座

直接驅動

在壓力下具有更長的停滯期，也能安全切換

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M縫紉6

工作壓力[bar] 420

流量[l/min] 25

滑閥符號 符號U

連接類型 底板安裝

大小 6.

驅動類型 電磁閥驅動

端口數 3.

切換位置數量 2.

電源電壓 24伏直流電

電子連接器 3極連接器（2+PE）

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD

密封 NBR

重量[kg] 1.48

力士樂REXROTH電磁球閥線圈R900221884

磁性線圈 GZ45-4 24V K4K

力士樂REXROTH電磁球閥

R900077153 M-3SEW6U3X/420MG24N9K4/B20

公稱尺寸 6，符號 U，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

帶?2.0 mm的油口插入件

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 420

流量[l/min] 25

滑閥符號 符號U

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

普通接線盒插頭

不帶燈，黑色R901017011 3P Z4 M SW-SPEZ

不帶燈，灰色R901017010 3P Z4 M GR SPEZ

帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.52

力士樂REXROTH電磁球閥

R900566279 M-3SEW6C3X/630MG24N9K4

公稱尺寸 6，符號 C，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 630

流量[l/min] 25

滑閥符號 符號C

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

普通接線盒插頭

不帶燈，黑色R901017011 3P Z4 M SW-SPEZ

不帶燈，灰色R901017010 3P Z4 M GR SPEZ

帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士樂REXROTH電磁球閥

R900572244 M-3SEW6U3X/420MG24N9K4/P

公稱尺寸 6，符號 U，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 420

流量[l/min] 25

滑閥符號 符號U

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

普通接線盒插頭

不帶燈，黑色R901017011 3P Z4 M SW-SPEZ

不帶燈，灰色R901017010 3P Z4 M GR SPEZ

帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士樂REXROTH電磁球閥

R900213294 M-3SEW6U3X/630MG24N9K4/B15

公稱尺寸 6，符號 U，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

帶?1.5 mm的節氣門嵌件

產品屬性

連接圖

ISO 4401-03-02-0-05

產品系列 M-3SEW6U

工作壓力[bar] 630

流量[l/min] 25

滑閥符號 符號U

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

普通接線盒插頭

不帶燈，黑色R901017011 3P Z4 M SW-SPEZ

不帶燈，灰色R901017010 3P Z4 M GR SPEZ

帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.5

力士樂REXROTH電磁球閥

R900204628 M-3SEW6C3X/630MG24N9K4/V

公稱尺寸 6，符號 C，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 630

流量[l/min] 25

滑閥符號 符號C

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.48

插入式連接器R901017011 3P Z4 M SW-SPEZ

插頭，接線盒，3極（2+PE）EN 175301-803，無電路，黑色

插入式連接器R901017010 3P Z4 M GR SPEZ。

插頭，接線盒，3極（2+PE）EN 175301-803，無電路，灰色

插入式連接器R901017022 3P Z5L M 12-240V SPEZ

插頭，接線盒，3極（2+PE）EN 175301-803，帶LED，黑色

力士樂REXROTH電磁球閥

R900220648 M-3SEW6C3X/420MG24N9K4/B12V

公稱尺寸 6，符號 C，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

直接驅動

閥座閥

帶隱蔽式*驅動裝置

帶?1.2 mm的油口插入件

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 420

流量[l/min] 25

滑閥符號 符號C

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封 FKM

重量[kg] 1.5

力士樂REXROTH電磁球閥

R900208646 M-3SEW6C3X/420MG24N9K4QMAG24

公稱尺寸 6，符號 C，帶電磁操作，24 VDC

液壓閥，方向閥，方向開/關閥，液壓提升換向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向

QM型感應式位置開關，具有受監控的開關位置a

直接驅動

閥座閥

帶隱蔽式*驅動裝置

產品屬性

連接圖 ISO 4401-03-02-0-05

產品系列 M-3SEW6

工作壓力[bar] 420

流量[l/min] 25

滑閥符號 符號C

連接類型 底板安裝

尺寸 6.

驅動類型 電磁閥驅動

端口數量 3.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC

密封 NBR

重量[kg] 1.7

力士樂REXROTH液壓提升換向閥 M-3SEW6U3X/630MG24N9K4

R900566289 M-3SEW6U38/630MG24N9K4

公稱尺寸 6，符號 U，電磁操作，24 V DC

高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向

帶隱藏式手動操作

座閥

直動式

連接圖 ISO 4401-03-02-0-05

壓力 [bar] 630

體積流量 [l/min] 25

活塞符號 符號 U

連接類型 板材結構

標稱尺寸 6

驅動類型 帶電磁操作

連接數 3

開關位置數 2

電源電壓 24 VDC

電插頭 設備插頭 3 針 (2 + PE)

電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC

密封 NBR

重量 [kg] 1.5

力士樂REXROTH液壓提升換向閥 M-3SEW6U3X/420MG24N9K4/V

R900570174 M-3SEW6U38/420MG24N9K4/V

高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向

帶隱藏式手動操作

座閥

直動式

公稱尺寸 6，符號 U，電磁操作，24 V DC

連接圖 ISO 4401-03-02-0-05

壓力 [bar] 420

體積流量 [l/min] 25

活塞符號 符號 U

連接類型 板材結構

標稱尺寸 6

驅動類型 帶電磁操作

連接數 3

開關位置數 2

電源電壓 24 VDC

電插頭 設備插頭 3 針 (2 + PE)

電氣連接說明 3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR

密封 FKM

重量 [kg]1.49

力士樂電磁球閥M-3SEW6C38/420MG24N9K4
