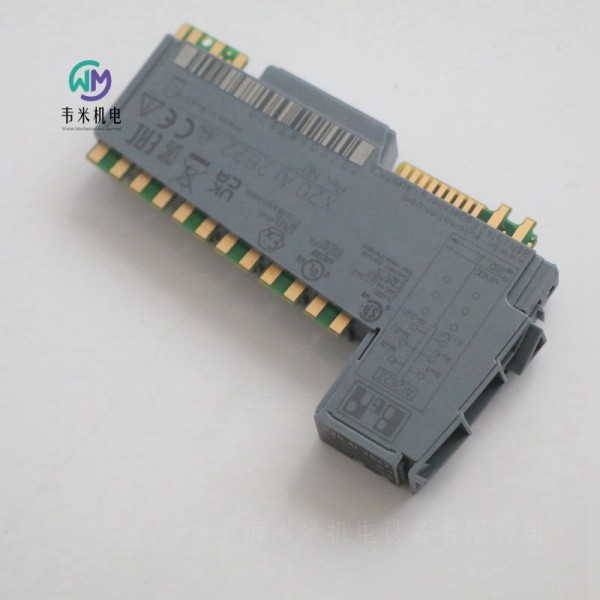

貝加萊模塊X20AI2622，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊B&R模擬量輸入模塊

物料號:

X20AI2622

描述:

2個模擬輸入

可能有電流或電壓信號

13位數字轉換器分辨率

該模塊配備了2個13位（包括符號）數字轉換器分辨率的輸入?？梢允褂貌煌亩俗釉陔娏骱碗妷盒盘栔g進行選擇。

此模塊是為X20 6針接線板設計的。如果需要（例如出于后勤原因），也可以使用12引腳接線板。

簡短描述

I/O模塊2模擬輸入±10 V或0至20 mA/4至20 mA

一般信息

B&R ID代碼0x1B9E

每個通道的狀態指示器I/O功能、操作狀態、模塊狀態

Diagnostics

模塊運行/錯誤是，使用LED狀態指示燈和**

輸入是，使用LED狀態指示燈和**

通道類型是，使用**

功耗

總線0.01 W

/I/O 0.8 W

致動器（電阻式）引起的額外功耗[W]-

認證

CE是

UKCA是

ATEX 2區，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（參見X20用戶手冊）

FTZú09 ATEX 0083X

UL cULus E115267

工業控制設備

HazLoc cCSA us 244665

過程控制設備

用于危險場所

I級，2區，ABCD組，T5

DNV溫度：B（0至55°C）

濕度：B（高達100）

振動：B（4 g）

EMC:B（橋梁和露天甲板）

LR-ENV1

KR是

ABS是

BV EC33B

溫度：5-55°C

振動：4 g

EMC：橋梁和露天甲板

EAC是

KC是

模擬輸入

通過不同的端子連接輸入±10 V或0至20 mA/4至20 mA

輸入類型差分輸入

數字轉換器分辨率

電壓±12位

當前12位

所有輸入的轉換時間為300μs

輸出格式

數據類型INT

電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV

電流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883μA

信號范圍內的輸入阻抗

電壓20 MΩ

電流-

負載

電壓-

電流<400Ω

輸入保護電源電壓接線保護

允許的輸入信號

大電壓?！?0伏

大電流。±50毫安

過載時數字值的輸出可配置

轉換程序SAR

輸入濾波器三階低通濾波器/截止頻率1 kHz

大誤差

電壓

增益0.08%

偏移0.015%

電流

增益0至20毫安=0.08%/4至20毫安=0.1%

偏移0到20 mA=0.03%/4到20 mA＝0.16%

大增益漂移

電壓0.006%/°C

電流0至20 mA=0.009%/°C

4至20 mA=0.0113%/°C

大偏移漂移

電壓0.002%/°C

電流0至20 mA=0.004%/°C

4至20 mA=0.005%/°C

共模抑制

直流70 dB

50赫茲70分貝

共模范圍±12 V

信道間串?dāng)_<-70dB

非線性

電壓<0.025%

電流<0.05%

通道和母線之間的絕緣電壓500 V

電氣特性

電氣隔離通道與總線隔離

通道未與通道隔離

操作條件

安裝方向

水平是

垂直是

海平面以上安裝高程

0至2000米無限制

>2000 m環境溫度每100 m降低0.5°C

防護等級符合EN 60529 IP20

環境條件

溫度

操作

水平安裝方向-25至60°C

垂直安裝方向-25至50°C

減額-

儲存-40至85°C

運輸-40至85°C

相對濕度

運行5%至95%，無冷凝

儲存5%至95%，非冷凝

輸送5%至95%，無冷凝

機械性能

注意：單獨訂購1x接線板X20TB06或X20TB12。

單獨訂購1x總線模塊X20BM11。

間距12.5+0.2mm

貝加萊模塊X20AI2622
